Digital registrering før renovering og ombygning

Når en eksisterende bygning skal renoveres, er det afgørende at forstå de faktiske forhold, før de nye løsninger projekteres.

Opgaven

Brønshøj Gamle Skole stod foran renovering og ombygning. Ark3D registrerede bygningen digitalt, så projektets parter fik et visuelt grundlag for det videre arbejde.

Den digitale registrering gør det muligt at orientere sig i bygningen og genbesøge rum, adgangsforhold og bygningsdetaljer uden nødvendigvis at skulle tilbage på stedet.

Formålet

Formålet var at skabe et fælles referencegrundlag, som kunne bruges i forbindelse med planlægning, projektering og koordinering mellem de involverede parter.

Ved behov kan en digital registrering suppleres med målfaste byggetegninger og tekniske data til det videre projekt.

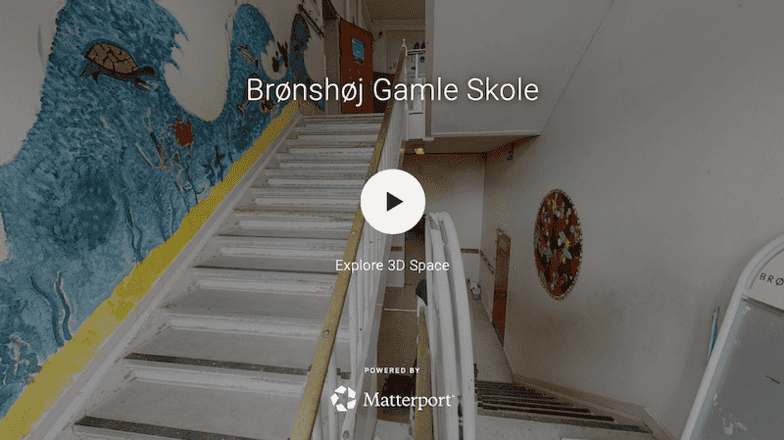

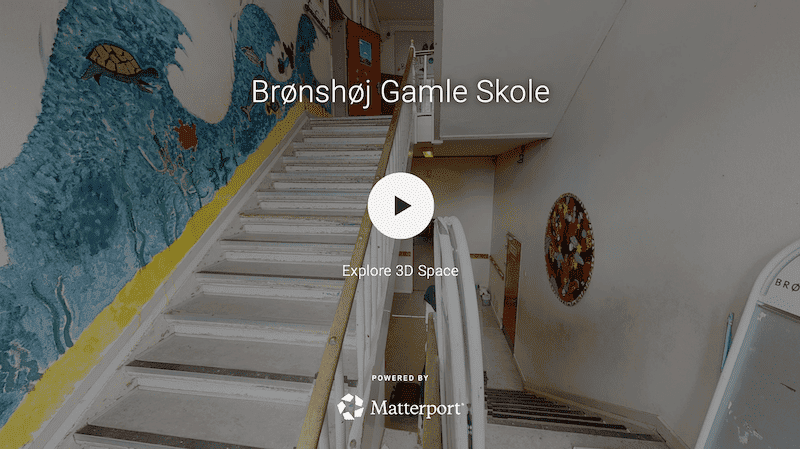

Gå rundt på Brønshøj Gamle Skole i 3D

Den interaktive 3D-visning giver mulighed for selv at bevæge sig gennem bygningen og se de eksisterende forhold. Det gør registreringen anvendelig som visuelt referencegrundlag gennem projektforløbet.

Brønshøj Gamle Skole dokumenteret med 3D scanning før renovering

Digital registrering af Brønshøj Gamle Skole som referencegrundlag før renovering og ombygning.

Hvorfor dokumentere før renoveringen begynder?

På eksisterende bygninger kan gamle tegninger være ufuldstændige eller afvige fra de faktiske forhold. Digital registrering gør det lettere at forstå bygningen, før ændringerne projekteres.

Eksisterende forhold Bygningen fastholdes digitalt, som den fremstår på registreringstidspunktet.

Fælles reference Arkitekter, rådgivere og entreprenører kan arbejde ud fra det samme visuelle grundlag.

Digitalt genbesøg Rum og detaljer kan genbesøges på afstand, når der opstår spørgsmål senere i projektet.

Grundlag for tegninger Registreringen kan efter behov suppleres med målfaste tegninger og tekniske leverancer.

Indblik i registreringen

Eksempler fra projektet viser, hvordan både bygningen, udearealer og eksisterende detaljer kan indgå i den digitale dokumentation.

Brønshøj Gamle Skole facade og eksisterende bygningsforhold — Registrering af bygningens eksisterende forhold.

Interiør på Brønshøj Gamle Skole dokumenteret digitalt — Digital dokumentation af eksisterende rum og interiør.

Udeareal og adgangsforhold ved Brønshøj Gamle Skole — Adgangsforhold og udearealer kan indgå i den samlede registrering.

Fra bygning til digitalt projektgrundlag

Metoden tilpasses altid den konkrete bygning og det materiale, der skal bruges bagefter.

Afklaring af opgaven Vi afklarer areal, adgangsforhold og hvad registreringen skal anvendes til.

Registrering på stedet Bygningen registreres digitalt med en metode, der passer til projektets formål.

Databehandling Materialet behandles og kvalitetssikres før den aftalte leverance.

Levering Den digitale registrering og eventuelle tegningsleverancer afleveres til projektets parter.

Visuel dokumentation

Matterport-visningen giver projektets parter mulighed for at orientere sig i bygningen og genbesøge de eksisterende forhold digitalt.

Det er særligt nyttigt, når flere rådgivere eller entreprenører skal have adgang til samme bygning.

Tekniske leverancer efter behov

Når projektet kræver et egentligt projekteringsgrundlag, kan Ark3D efter aftale supplere registreringen med eksempelvis punktsky, målfaste plantegninger, CAD/DWG eller BIM-relaterede leverancer.

Leverancen aftales ud fra projektets konkrete krav.

Skal du bruge samme type dokumentation?

Se de Ark3D-ydelser, der typisk bruges ved renovering, transformation og registrering af eksisterende bygninger.

3D scanning til arkitekter → Teknisk scanning, punktsky og digitalt projektgrundlag til eksisterende byggeri. As-built tegninger → Dokumentation af eksisterende og udførte bygningsforhold. Målfaste byggetegninger → Plantegninger, facader og snit baseret på digital opmåling.

Flere projekter med eksisterende bygninger

Se andre eksempler på, hvordan Ark3D har dokumenteret eksisterende byggeri som grundlag for projektering, renovering og ombygning.

Mærsk Hovedkvarter – 17.000 m² → Omfattende digital registrering for PLH Arkitekter som grundlag for transformation og projektering. Spejdercenter Holmen → Digital dokumentation af eksisterende bygninger før videre renovering og udvikling.

Ofte stillede spørgsmål om 3D dokumentation

Hvordan bruges 3D scanning ved renovering?

Registreringen giver projektets parter et digitalt billede af bygningens eksisterende forhold. Materialet kan bruges som reference i forbindelse med planlægning, projektering, koordinering og dokumentation.

Kan rådgivere genbesøge bygningen digitalt?

Ja. En interaktiv 3D-visning gør det muligt at orientere sig i bygningen og genbesøge rum og detaljer fra computer, tablet eller mobil.

Kan Ark3D levere punktsky?

Ja. På tekniske 3D-scanningsopgaver kan Ark3D efter aftale levere punktsky i relevante formater, afhængigt af projektets krav og den valgte registreringsmetode.

Kan I lave CAD- eller DWG-tegninger ud fra opmålingen?

Ja. Ark3D kan efter aftale levere målfaste plantegninger, facader, snit og CAD/DWG-materiale baseret på den digitale opmåling.

Kan Matterport-mål bruges direkte til projektering?

Matterport-visningen er velegnet til visuel dokumentation og orientering. Når projektet kræver et egentligt målfast projekteringsgrundlag, anbefaler vi en særskilt teknisk opmåling eller tegningsleverance tilpasset projektets krav.

Udfører Ark3D større registreringsopgaver?

Ja. Ark3D udfører både mindre opmålingsopgaver og større registreringsprojekter for blandt andet arkitekter, rådgivere, ejendomsejere, virksomheder og offentlige bygherrer.

Brønshøj Gamle Skole – 3D dokumentation før renovering
