Digital registrering før en omfattende transformation

Ved større ombygnings- og transformationsprojekter er et pålideligt grundlag for de eksisterende forhold afgørende. Registreringen af MÆRSK's hovedkvarter gav arkitekterne et digitalt arbejdsgrundlag, som kunne anvendes i det videre projekteringsarbejde.

Opgaven

Ark3D registrerede cirka 17.000 m² af de eksisterende bygningsforhold i MÆRSK's hovedkvarter i København. Opgaven blev udført for PLH Arkitekter som en del af forberedelsen til den efterfølgende transformation.

Formålet

Formålet var at skabe et digitalt og visuelt grundlag, der kunne understøtte forståelsen af den eksisterende bygning og bruges som reference i forbindelse med planlægning, tegning og projektering.

Gå rundt i MÆRSK's hovedkvarter i 3D

Den interaktive 3D-optagelse giver et visuelt indblik i de eksisterende bygningsforhold og viser, hvordan en digital registrering gør det muligt at genbesøge bygningen direkte fra computeren.

Billeder fra MÆRSK-projektet

Eksempler fra den digitale registrering af de eksisterende forhold.

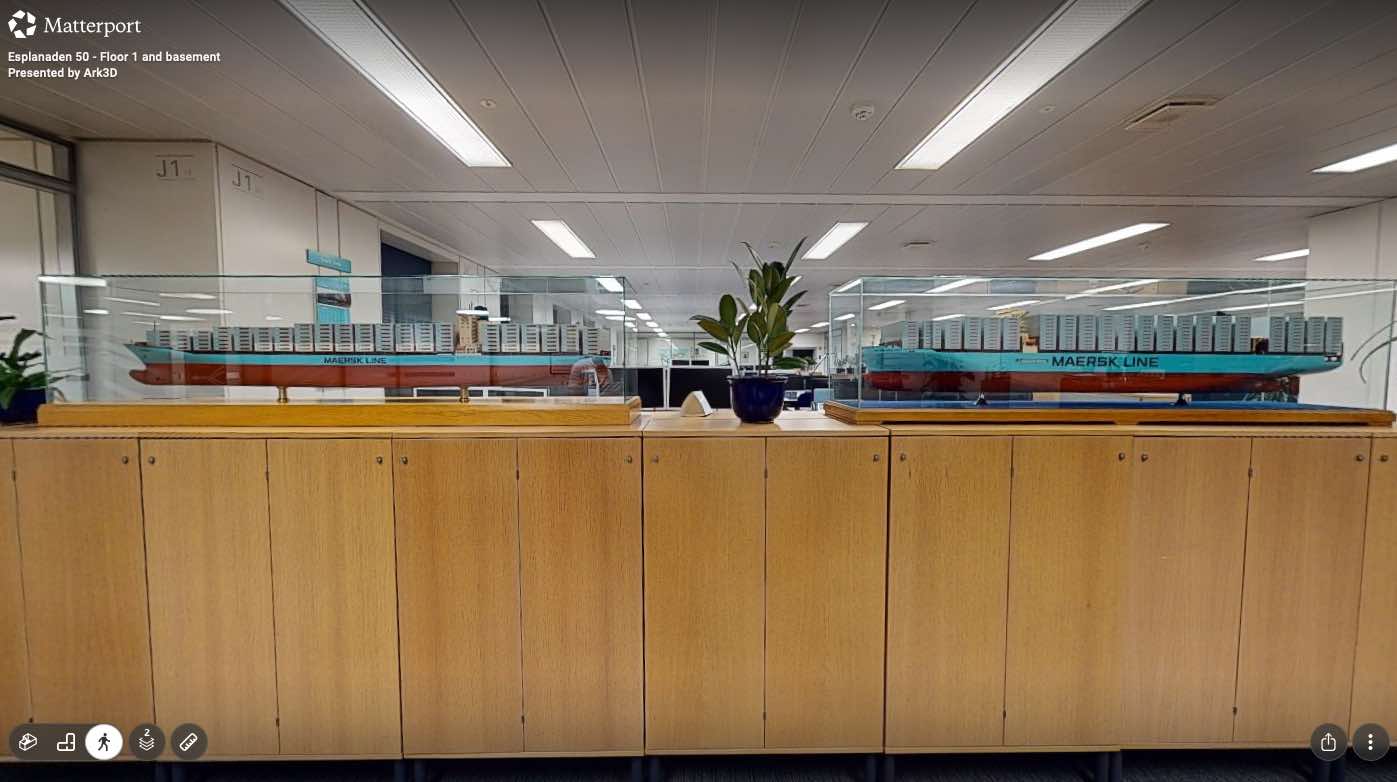

MÆRSK hovedkvarter i København – case med teknisk 3D scanning — MÆRSK's hovedkvarter i København – cirka 17.000 m² blev registreret.

Teknisk 3D scanning af MÆRSK hovedkvarter — 3D-data som reference i det videre projekteringsarbejde.

3D scanning af kontorarealer i MÆRSK hovedkvarter — Registrering af eksisterende kontor- og bygningsforhold.

Hvorfor 3D scanning før ombygning?

På store eksisterende ejendomme kan traditionelle tegninger være mangelfulde, forældede eller afvige fra de faktiske forhold. En digital registrering giver rådgiverne et langt bedre udgangspunkt for at forstå bygningen, før projekteringen går i gang.

Eksisterende forhold Dokumentation af bygningen, som den faktisk fremstår på registreringstidspunktet.

Fælles reference Arkitekter, rådgivere og bygherre kan arbejde ud fra det samme digitale grundlag.

Grundlag for tegninger Registreringen kan anvendes som grundlag for videre optegning og dokumentation.

Mindre behov for genbesøg Et omfattende digitalt grundlag kan reducere behovet for efterfølgende kontrolbesøg og supplerende registrering.

Et digitalt grundlag for det videre projekt

Registreringen gjorde det muligt at arbejde videre med eksisterende bygningsforhold uden alene at være afhængig af ældre tegningsmateriale.

For et transformationsprojekt i denne størrelse giver det rådgiverne et mere overskueligt grundlag for at koordinere det eksisterende med de nye løsninger.

Fra scanning til tegningsgrundlag

Ark3D arbejder i dag med teknisk 3D scanning og registrering som grundlag for blandt andet punktsky, målfaste byggetegninger, CAD/DWG, Revit og BIM-relaterede leverancer – afhængigt af den konkrete opgave.

Leverancen aftales altid efter, hvad materialet skal bruges til i det videre projekt.

Skal du bruge samme type grundlag?

Se de Ark3D-ydelser, der typisk bruges i forbindelse med registrering, projektering og dokumentation af eksisterende bygninger.

3D scanning til arkitekter → Teknisk scanning, punktsky og digitalt grundlag til projektering. As-built tegninger → Dokumentation af eksisterende og udførte bygningsforhold. Målfaste byggetegninger → Plantegninger, facader og snit baseret på digital opmåling.

Ofte stillede spørgsmål om teknisk 3D scanning

Her er nogle af de spørgsmål, vi typisk får i forbindelse med registrering af eksisterende bygninger.

Hvor stort et areal kan Ark3D 3D-scanne?

Ark3D udfører både mindre opmålinger og større registreringsopgaver. MÆRSK-projektet omfattede cirka 17.000 m² og er et eksempel på en større samlet registreringsopgave.

Hvad kan en 3D scanning bruges til ved ombygning?

En teknisk 3D scanning kan bruges til at registrere eksisterende forhold og skabe et digitalt grundlag for eksempelvis projektering, optegning, koordinering og dokumentation.

Kan scanning bruges som grundlag for CAD- og DWG-tegninger?

Ja. Afhængigt af opgaven kan registreringen anvendes som grundlag for målfaste plantegninger, facader, snit og CAD/DWG-materiale.

Kan Ark3D levere Revit eller BIM-materiale?

Ja, efter aftale kan Ark3D levere materiale til blandt andet Revit- og BIM-arbejdsgange. Den konkrete leverance aftales ud fra projektets krav, detaljeringsniveau og anvendelse.

Kan eksisterende tegninger bruges sammen med en ny scanning?

Ja. Eksisterende tegninger kan indgå som reference, mens den nye registrering bruges til at kontrollere og dokumentere de faktiske forhold.

Udfører Ark3D større scanningsopgaver i hele Danmark?

Ja. Ark3D udfører opgaver i hele Danmark for blandt andet arkitekter, rådgivere, entreprenører, ejendomsejere og virksomheder.

MÆRSK Hovedkvarter – 17.000 m² teknisk 3D scanning
